1、工法原理
MJS工法(Metro Jet System)又稱全方位高壓噴射工法。MJS工法在傳統高壓噴射注漿工藝的基礎上，采用了獨特的多孔管和前端造成裝置(習慣稱之為Monitor)，實現了孔內強制排漿和地內壓力監測，并通過調整強制排漿量來控制地內壓力，控制施工作業引起的土體、地表或建構筑物變形，同時控制穩定地內壓力能夠保證噴射成樁直徑。

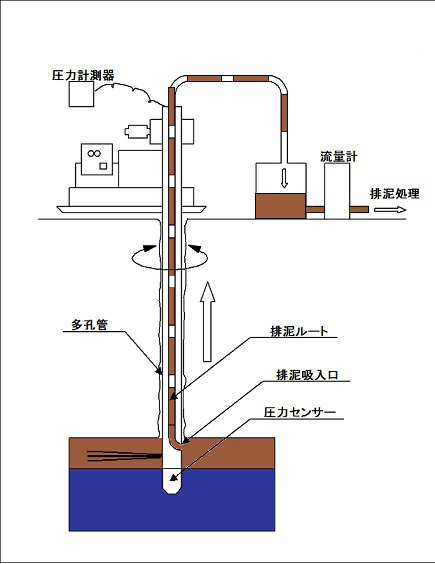

2、地內壓力控制方法

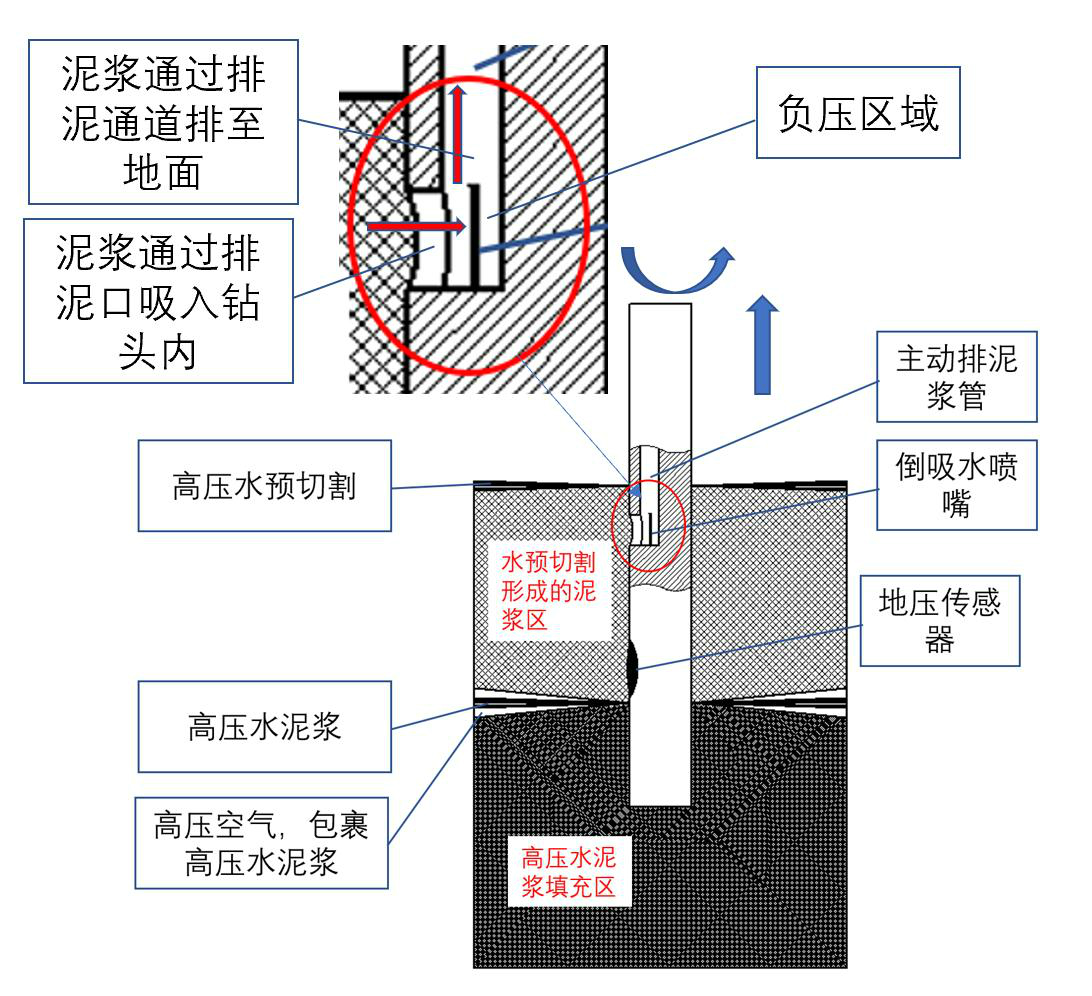

MJS工法具有量測和調控地內壓力系統，調節地內壓力就是通過調節排泥口大小從而調節排出廢泥漿的流量來控制。泥漿排出是由于倒吸水流的作用，使排泥口的內部與外部形成壓力差，外面的泥漿被強制吸入，水流具有向上的動力，推動泥漿排出。當施工深度或長度超過5米時，鉆桿中間需配備倒吸空氣適配器，倒吸空氣適配器能夠產生強大動力，幫助泥漿順利排出。
3、MJS工藝特點
(1) 可以“全方位”進行高壓噴射注漿施工。
MJS工法可以進行水平、傾斜、垂直各方向、任意角度的施工。特別是其特有的排漿方式，使得在富水土層、需進行孔口密封的情況下進行水平施工變得安全可靠。
(2) 樁徑大，樁身質量好。
直接采用水泥漿噴射，高壓射流破壞原地層結構，將固結材料與土體強制性混合形成具有一定強度、抗滲的連續固結體或幕墻。水泥漿噴射流壓力達40MPa，流量約90～130 l/min，每米噴射時間30～40min，噴射流能量大，作用時間長，再加上穩定的同軸高壓空氣的保護和對地內壓力的調整，使得MJS工法成樁直徑較大，可達2～2.8m。樁身質量較好，樁體強度可達1~3MPa。
(3) 對周邊環境影響小，超深施工有保證。
MJS工法不需要對地層進行開挖，只需要用鉆桿鉆個200mm左右的孔，通過設定搖擺角度，便可噴射出各種形狀的加固體，對施工場地要求不高。。MJS工法通過地內壓力監測和強制排漿的手段，對地內壓力進行調控，可以大幅度降低和控制施工對周邊環境的擾動，并保證超深施工的效果。
(4) 泥漿排放可控。
MJS工法采用專用排泥管進行排漿，有利于泥漿集中管理，施工場地干凈。同時對地內壓力的調控，也減少了泥漿“竄”入土壤、水體或是地下管道的現象。
3、MJS主要施工設備
(1) 成孔系統：MJS噴射注漿機本身一般不具有鉆孔能力，因此注漿前需采用回轉鉆機成孔。成孔系統設備主要有：回轉鉆機、泥漿泵、鉆孔測斜儀等。我公司配套的MJS鉆機和鉆具具備超長、超徑和高精度水平自鉆孔跟管導向功能，控制鉆孔精度0.2%。
(2) 注漿系統：包括水泥筒倉、自動拌漿機、高壓注漿泵、MJS專用噴射注漿機、空氣壓縮機等。
(3) 強制排漿系統：多孔管、強制吸漿裝置、高壓清水泵、泥漿分離器等。
(4) 監測管理設備：普通MJS施工配備流量計、土壓計、壓力表、自動拌漿等。我公司研發的監測管理系統中增加了樁徑測量系統，不僅有效監測施工成樁樁徑，而且最大限度的提高了施工效率，節約了水泥等材料用量。
(5) 動力設備：電動機、液壓系統、輸配電設備等，為MJS施工提供旋轉、提升等動力。
(6) 作業平臺：普通MJS施工采用腳手架或型鋼搭設作業平臺，每完成一個標高位置的施工需要重新調整。我公司開發了液壓升降步履施工平臺，不僅能夠滿足1~6m高度內任意調整位置的作業要求，還能夠實現左右橫向移動，具備全液壓快速定位功能。
4、MJS主要施工步驟
(1) 施工放樣：根據確定的設計圖紙進行現場放樣，準確測量施工孔位置和軸線，樁位偏差不大于5cm。
(2) 鉆設成孔：MJS自鉆孔或采用工程鉆機預成孔，成鉆時保持鉆進角度和軸線方向，控制成孔整體偏差在0~0.2%范圍。
(3) 注漿機就位并安裝鉆具：成孔完成后注漿機就位；鉆頭和地內壓力監測顯示器連接，確認鉆頭無荷載的情況下清零。連接多孔管，并逐根放入孔內，直至設計位置。對接時，認真檢查密封圈情況，看是否缺失或損壞，壓力是否正常。檢查各施工參數；噴頭到達預定深度后，先開回流氣和回流高壓泵，確認排漿正常時，開啟高壓水泥泵并逐步增壓至設計壓力，確認地內壓力正常后，開始成樁施工作業。
(4) 成樁作業：分段回拔或提升多孔MJS鉆具，作業過程中保持噴射壓力、地內壓力、氣壓、反射流、返漿量等各項施工參數的正常，出現故障及時停止施工，修復后應與原施工位置有0.2m以上的搭接。每完成一固定段落后拆卸注漿管，循環拆接鉆具完成噴射成樁施工，直至完成設計長度內成樁要求。
(5) 管路清洗：每段落鉆具安裝和拆卸后，認真檢查密封圈和數據線的情況，看是否損壞，地內壓力顯示是否正常，如有問題及時排除。拆卸后，需及時對注漿管進行沖洗及保養。施工結束后，立即用清水沖洗注漿管路及注漿泵，防止管路堵塞。
5、MJS注意要點
(1) 加固體的半徑和許多因素有關，其中包括噴射壓力P、提升速度S、現場土的剪切強度τ、噴嘴直徑D和漿液稠度B等：R=f（P，S，τ，D，B……）。
(2) 加固范圍與噴射壓力P、噴嘴直徑D成正比，與提升速度S、土的剪切強度τ和漿液稠度B成反比。
(3) 加固強度與單位加固體中的水泥含量、水泥漿稠度和土質有關。單位加固體中的水泥漿含量越高、噴射的漿液水灰比越小，則加固強度越高。砂性土中的加固強度顯然比在軟弱粘性土中的加固強度高。
(4) MJS工法采用擺噴形式，即噴嘴來回噴射，固結體的形狀為扇形。加固體的形狀可以自由設定，5°～360°范圍內皆可施工，對施工條件的適應性強。
6、MJS施工設備機具照片
(1) MJS鉆機

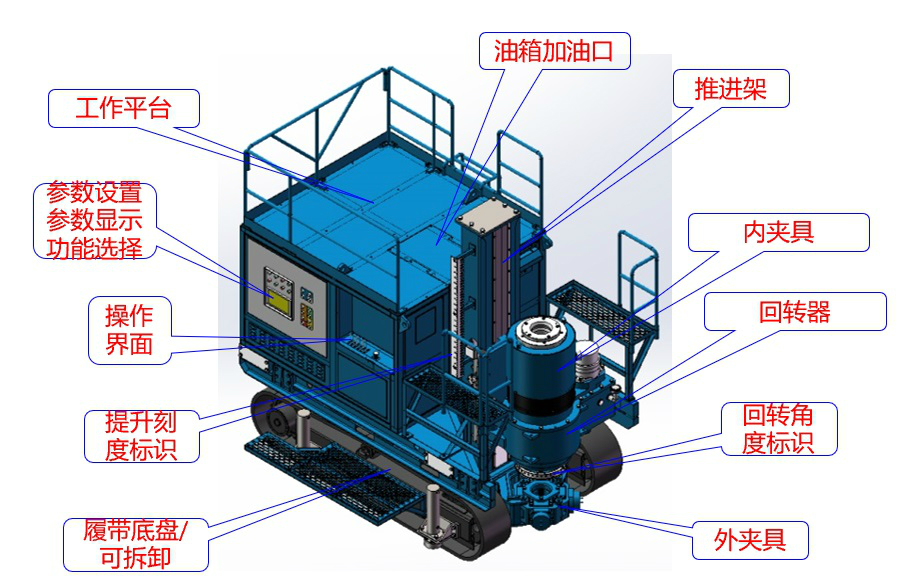

安曼SJL-120鉆機

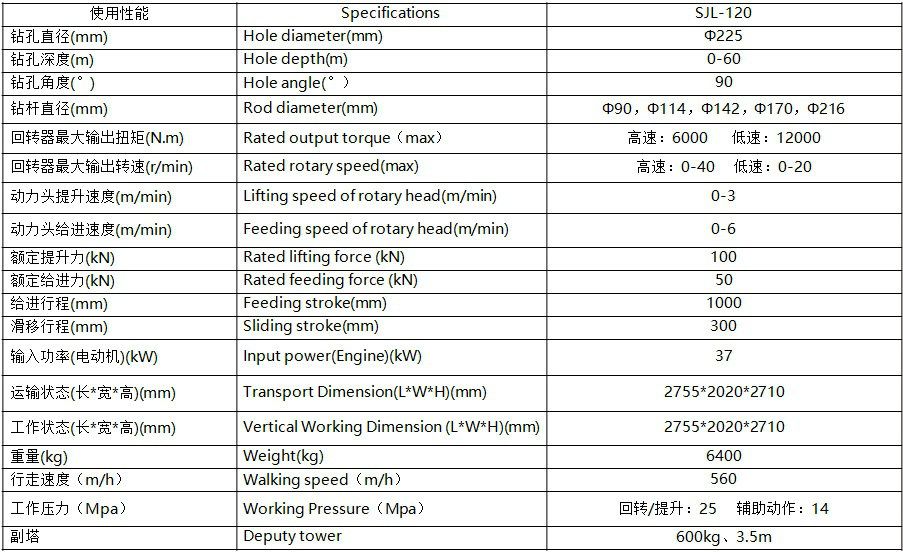

安曼SJL-120鉆機參數

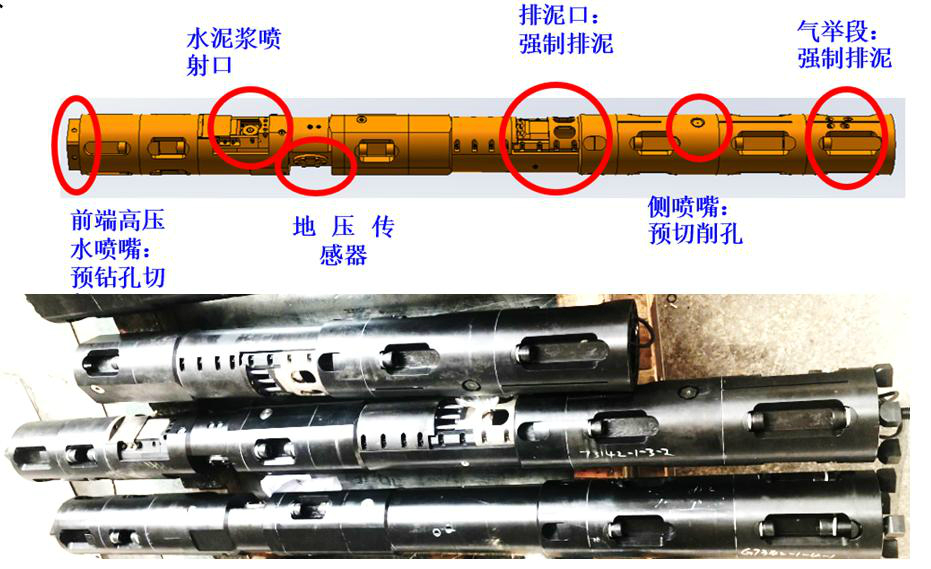

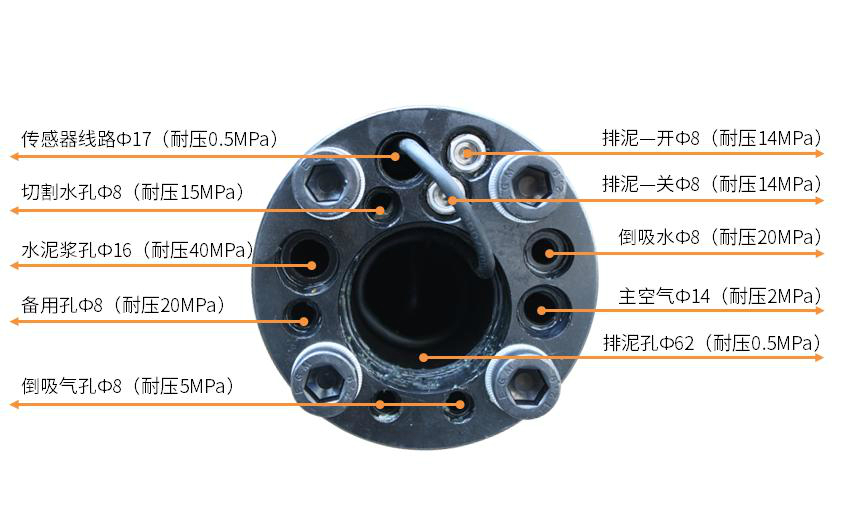

(2) 多管鉆具

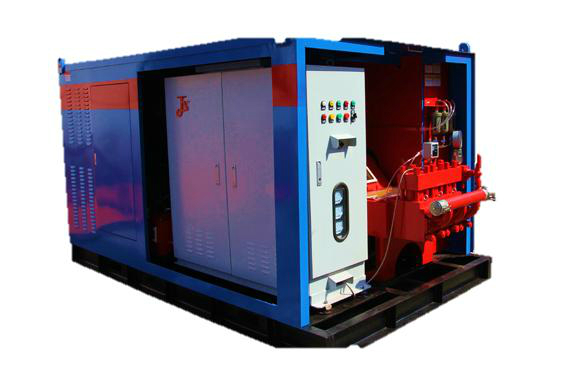

(3) 高壓泥漿泵

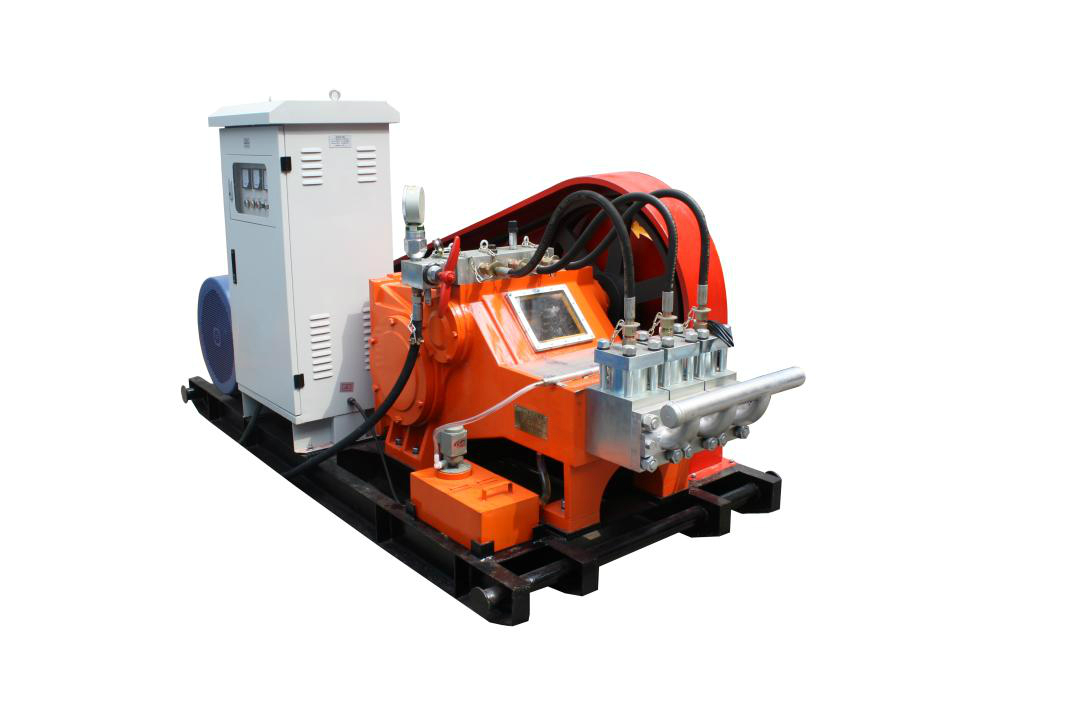

(4) 高壓清水泵

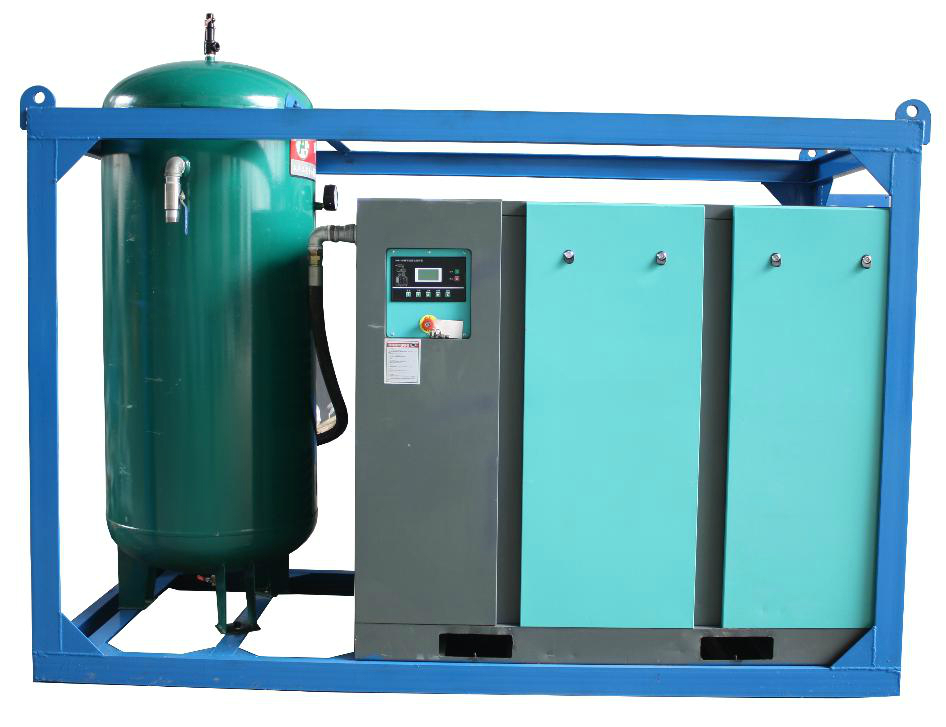

(5) 空氣壓縮機

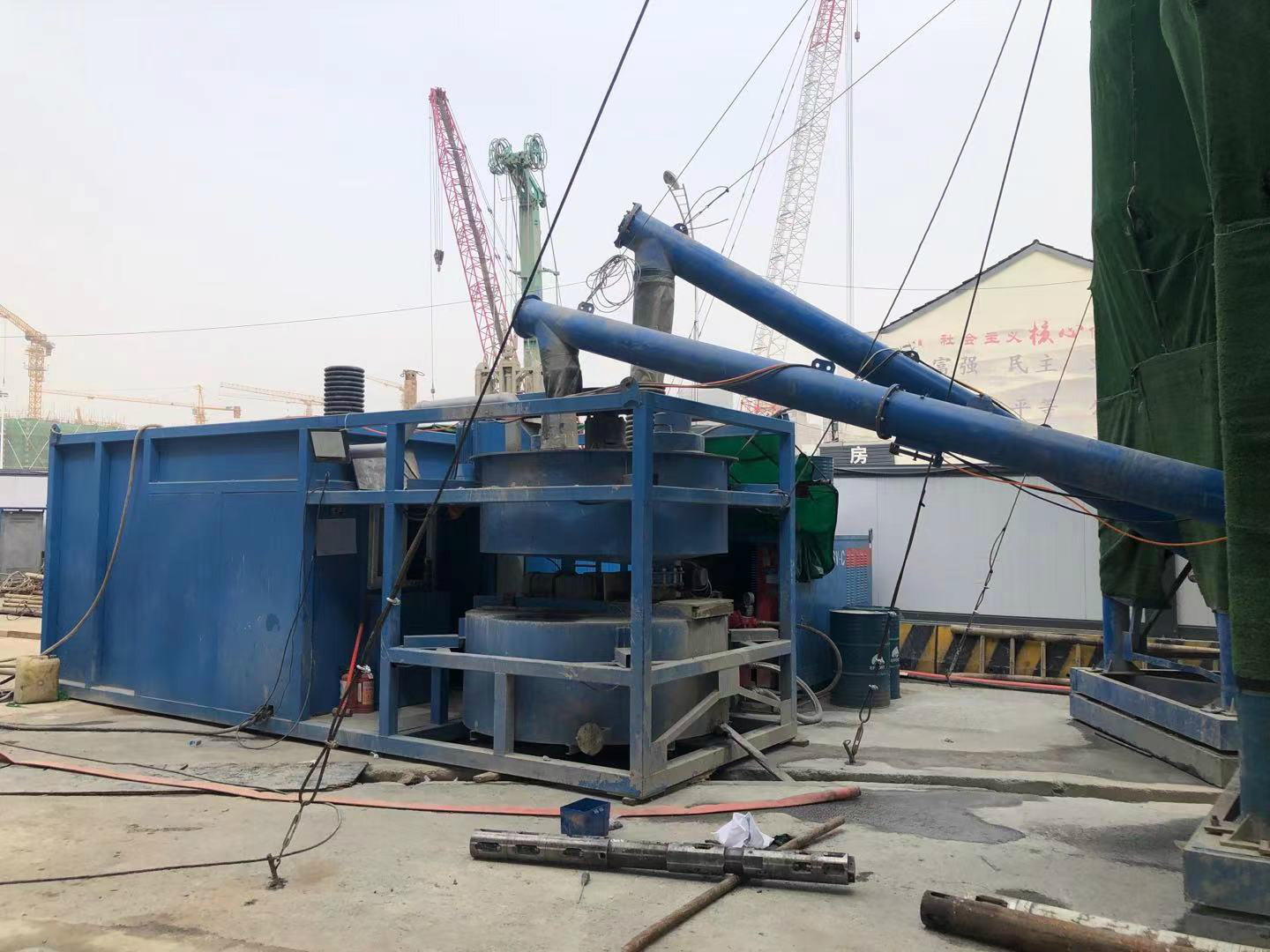

(6) 自動拌漿后臺

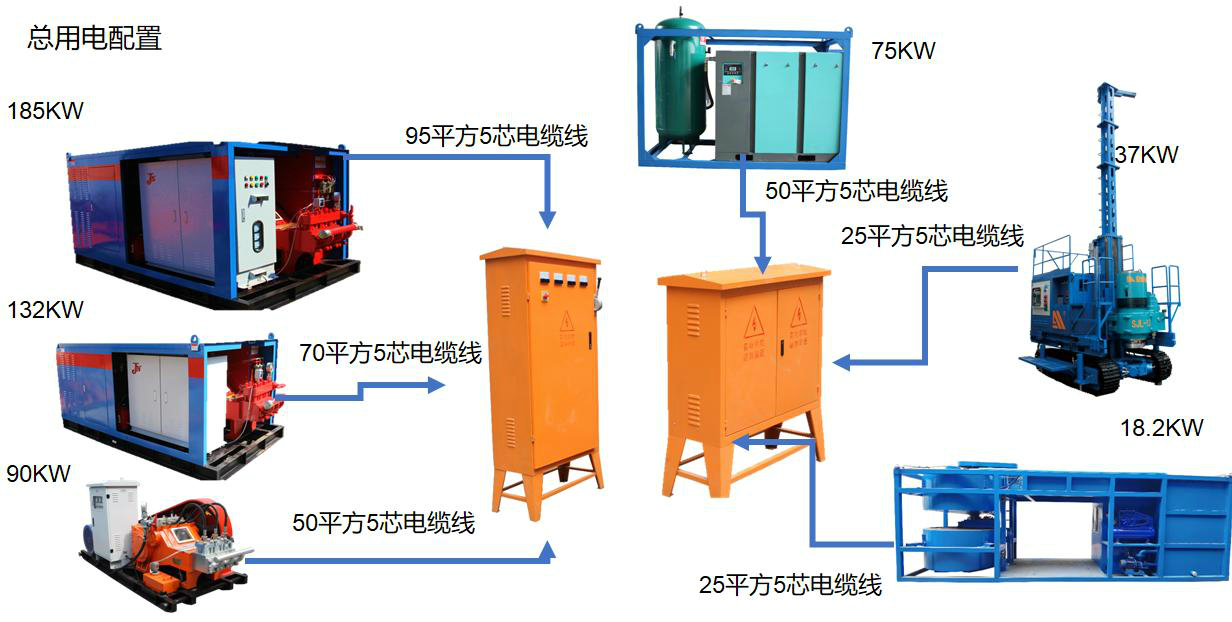

(7) 施工用電配置
